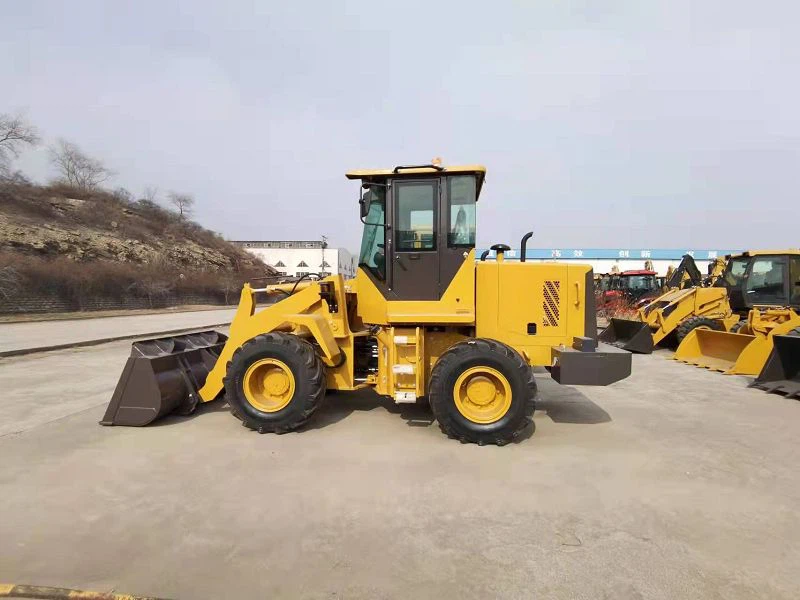

مقدمة المنتج
يمكن تقسيم المحمل إلى: نظام الطاقة، والنظام الميكانيكي، والنظام الهيدروليكي، ونظام التحكم. المحمل ككل عضوي، لا يعتمد أداءه فقط على أداء الأجزاء الميكانيكية لجهاز العمل، بل يعتمد أيضًا على أداء النظام الهيدروليكي ونظام التحكم. نظام الطاقة: يتم توفير الطاقة الأصلية للمحمل بواسطة محرك الديزل، ويتميز محرك الديزل بمنحنى قوة ثابت وموثوق به واقتصاد في استهلاك الوقود وخصائص أخرى، بما يتماشى مع ظروف العمل القاسية للمحمل، ومتطلبات الحمل متغيرة.
معلمة المنتج (المواصفات)
|
إعدادات |
||||||
|
نموذج |
شانمون920H |
اسم |
رافعة شوكية |
|||
|
ميزات التكوين |
محرك يوتشاي، مرحلة واحدة، مرحلة واحدة، ثلاثة عناصر، صندوق ثابت ميكانيكي التحول، محور دفع جاف متوسط الأداء، ذراع قياسي، كابينة قياسية، تشغيل ميكانيكي، إطارات عريضة القاعدة، دلو قياسي (1 متر مكعب) |
|||||
|
أداء |
محرك |
الموردين والمواصفات |
يوتشاي YC4D٪7b٪7b1٪7d٪7dT20 |
السرعة المقدرة (دورة/دقيقة) |
2400 |
|
|
الانفعال الاقصى (نيوتن متر/دورة/دقيقة) |
265 |
|||||
|
تسريح |
الوطني الثاني |
القوة المصنفة (كيلوواط) |
58 |
|||
|
ناقل الحركة |
الموردين |
شونيي |
عزم الإدخال/ نسبة سرعة |
450/2400/2.47(F1) |
||
|
محول عزم الدوران |
الموردين |
شونيي |
معامل عزم الدوران |
3.7 |
||
|
المحور |
الموردين |
يونيو |
عزم الإدخال/ نسبة سرعة |
|||
|
فقاعة |
يكتب |
ذراع قياسي |
طول |
2212 |
||
|
دلو |
يكتب |
دلو قياسي |
سعة الدلو (م³)/العرض (مم)/العمق |
1.0/2140/839 |
||
|
أسنان الدلو/أدنى قطر للتثبيت (مم) |
无/580 |
|||||
|
إطار العجلة |
يكتب |
إطار ذو قاعدة عريضة |
المواصفات/الإطار الداخلي/الطبقة/النمط |
16/70-20/الشهر/14PR/L-3 |
||
|
كَبُّوت |
يكتب |
باب جانبي ثابت |
سيارة أجرة |
يكتب |
كابينة قياسية |
|
|
نظام التوجيه الهيدروليكي |
يكتب |
استشعار الحمل |
التحكم الهيدروليكي |
يكتب |
تشغيل الطيار |
|
|
بداية باردة |
وضع |
مقعد |
يكتب |
مقعد تعليق ميكانيكي |
||
|
التحكم في درجة حرارة المقصورة |
وضع |
مكيف هواء |
ثقل موازن |
يكتب |
أوزان موازنة اللحام |
|
|
حدود |
الأبعاد الكلية (الطول × العرض × الارتفاع) (مم) |
5810x2140x2960 |
الكتلة الكلية (كجم) |
5960 |
||
|
كتلة الحمل المقدرة (كجم) |
1800 |
السرعة القصوى (كم/ساعة) |
26.5 |
|||
|
قاعدة العجلات (كم) |
2260 |
قاعدة العجلات (مم) |
1630 |
|||
|
قوة الحفر (كيلو نيوتن) |
58 |
قوة الجر (كيلو نيوتن) |
48 |
|||
|
نصف قطر الدوران الخارجي للدلو (مم) |
5080 |
مجموع ثلاثي |
9 |
|||
|
ارتفاع التفريغ (مم) |
2466 |
مسافة التفريغ (مم) |
955 |
|||
|
زاوية الدوران (درجة) |
±35 درجة |
القدرة على التسلق ( درجة ) |
30 |
|||
